기술이전센터에서 보유하고 있는 지재권을 자세히 소개해드립니다
| 기술명 |
방열 소재 및 그 제조방법 |
 |
||
| 권리구분 | 특허 | |||
| 출원인 | 세종대 산학협력단 | |||
| 대표발명자 | 이름 | 소속학과 | 연구실 | |
| 이내성 | 나노신소재공학과 |
|
||
| 대표연구분야 | • CVD 및 전기방전을 이용한 고결정 CNT 합성 연구 • 엑스선 튜브, UV 램프 및 여러 전자빔 응용을 위한 CNT 페이스트 기반의 전계방출 에미터 연구 • 탄소나노소재를 이용한 열전도성 복합소재 연구 • 탄소나노소재를 이용한 유연 투명 박막히터 및 투명전극 연구 | |||
| 출원번호 | 10-2018-0081038 | 등록번호 | 10-2111551 | |
| 출원일 | 2018-07-12 | 등록일 | 2020-05-11 | |
| 특허원문 |
▷ 본 발명은 탄소체, 기능성 고분자 및 세라믹 입자를 혼합하여 혼합체를 형성하는 단계; 및 상기 혼합체를 열처리하여 상기 기능성 고분자를 불완전 탄화시켜서 상기 탄소체의 표면을 코팅하는 비정질탄소층을 형성하고, 상기 세라믹 입자를 상기 비정질 탄소층의 내부 및 비정질 탄소층의 표면에 분포시키는 단계를 포함하는 방열 소재의 제조방법을 제공한다.
▷ 본 발명에 따르면, 질소 원자가 포함된 기능성 고분자는 불완전 탄화되어 비정질 탄소층으로 형성되고 비정질 탄소층은 탄소체의 외곽을 코팅한다. 이를 통해 탄소체의 높은 열 전도도 및 전기 전도도를 낮출 수 있다. 또한, 탄소체의 층상 구조 내부 또는 탄소체의 표면, 및 비정질 탄소층의 내부 및 표면 상에는 세라믹 입자들이 분포되며, 이 입자들을 통해 열 전도도를 확보할 수 있다. ▷ 따라서, 본 발명에 따라 제작된 방열 소재는 높은 열 전도도 및 전기 절연성을 나타내며, 높은 가공성 및 뛰어난 방열 성능을 나타냄을 알 수 있다. |
|
||
| 상세기술정보 3 | 기술명 | 기술요약 | ||

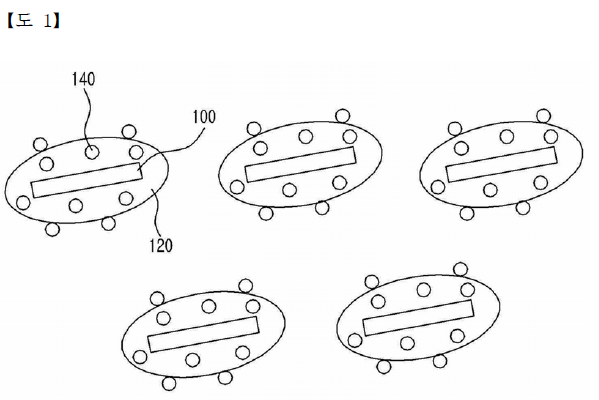

| 흑연 나노플레이트 상에 세라믹 입자가 분산된 비정질 탄소층이 코팅된 방열소재 | 흑연 나노플레이트를 세라믹 입자들이 분산된 비정질 탄소층으로 코팅하여, 흑연 나노플레이트 및 세라믹 입자에 의한 높은 열전도도를 나타내면서, 비정질 탄소층의 절연성으로 낮은 전기전도도를 구현할 수 있으며, 비정질 탄소층에 의해 방열소재들 사이의 응집이 최소화되어 방열 필름등을 형성할 때 가공성을 향상시킬 수 있음 |
|
||
| 관련동영상 | ||||
| 기술분류(대) | 재료 | 기술분야 | 재료·화학 | |
| 적용분야 | 전자소자의 세라믹 방열패드 | |||
| 기술명 | |
|---|---|
|
방열 소재 및 그 제조방법 |
|
| 권리구분 | 출원인 |
| 특허 | 세종대 산학협력단 |
| 대표발명자 | |
| 이름 | 소속학과 |
|
이내성
|
나노신소재공학과 |
| 대표연구분야 | |
| • CVD 및 전기방전을 이용한 고결정 CNT 합성 연구 • 엑스선 튜브, UV 램프 및 여러 전자빔 응용을 위한 CNT 페이스트 기반의 전계방출 에미터 연구 • 탄소나노소재를 이용한 열전도성 복합소재 연구 • 탄소나노소재를 이용한 유연 투명 박막히터 및 투명전극 연구 | |
| 출원번호 | 등록번호 |
| 10-2018-0081038 | 10-2111551 |
| 출원일 | 등록일 |
| 2018-07-12 | 2020-05-11 |
| 특허원문 | |
|
▷ 본 발명은 탄소체, 기능성 고분자 및 세라믹 입자를 혼합하여 혼합체를 형성하는 단계; 및 상기 혼합체를 열처리하여 상기 기능성 고분자를 불완전 탄화시켜서 상기 탄소체의 표면을 코팅하는 비정질탄소층을 형성하고, 상기 세라믹 입자를 상기 비정질 탄소층의 내부 및 비정질 탄소층의 표면에 분포시키는 단계를 포함하는 방열 소재의 제조방법을 제공한다.
▷ 본 발명에 따르면, 질소 원자가 포함된 기능성 고분자는 불완전 탄화되어 비정질 탄소층으로 형성되고 비정질 탄소층은 탄소체의 외곽을 코팅한다. 이를 통해 탄소체의 높은 열 전도도 및 전기 전도도를 낮출 수 있다. 또한, 탄소체의 층상 구조 내부 또는 탄소체의 표면, 및 비정질 탄소층의 내부 및 표면 상에는 세라믹 입자들이 분포되며, 이 입자들을 통해 열 전도도를 확보할 수 있다. ▷ 따라서, 본 발명에 따라 제작된 방열 소재는 높은 열 전도도 및 전기 절연성을 나타내며, 높은 가공성 및 뛰어난 방열 성능을 나타냄을 알 수 있다. |
|
|
|
|
| 상세기술정보 | |
| 기술명 | 기술요약 |
| 흑연 나노플레이트 상에 세라믹 입자가 분산된 비정질 탄소층이 코팅된 방열소재 | 흑연 나노플레이트를 세라믹 입자들이 분산된 비정질 탄소층으로 코팅하여, 흑연 나노플레이트 및 세라믹 입자에 의한 높은 열전도도를 나타내면서, 비정질 탄소층의 절연성으로 낮은 전기전도도를 구현할 수 있으며, 비정질 탄소층에 의해 방열소재들 사이의 응집이 최소화되어 방열 필름등을 형성할 때 가공성을 향상시킬 수 있음 |
|
|
|
| 기술분야 | 적용분야 |
| 재료·화학 | 전자소자의 세라믹 방열패드 |
