기술명

디지털 사이니지를 위한 재난 방송 지원 다중 안테나 송수신 시스템 및 그것을 이용한 신호 검출 방법
권리구분 특허
출원인 세종대 산학협력단
대표발명자 이름 소속학과 연구실
송형규 정보통신공학과
대표연구분야 디지털 통신 시스템, AI 기반 무인비행체, 메타버스 시스템
출원번호 10-2020-0080793 등록번호 10-2376762
출원일 2020-07-01 등록일 2022-03-16

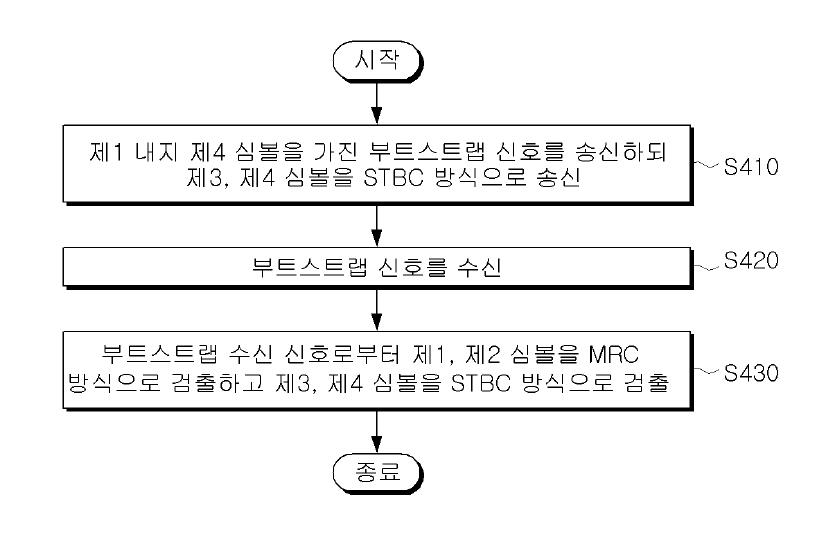

특허원문 본 발명은 디지털 사이니지를 위한 재난 방송 지원 다중 안테나 송수신 시스템 및 그것을 이용한 신호 검출 방법에 관한 것이다. 본 발명에 따르면, 4개의 심볼로 구성된 부트스트랩 신호를 2개의 안테나를 통하여 4개의 타임슬롯 동안 전송하되, 제1 및 제2 타임슬롯 동안에는 제1 및 제2 안테나를 통해 제1 심볼과 제2 심볼을 동일하게 순차 전송하고, 제3 및 제4 타임슬롯 동안에는 제1 및 제2 안테나를 통해 제3 심볼과 제4 심볼을 STBC(Space-Time Block Code) 방식으로 송신하는 송신기, 및 상기 송신기에서 송신된 부트스트랩 신호를 두 개의 안테나를 통해 수신하고 부트스트랩 수신 신호로부터 제1 내지 제4 심볼을 검출하되, 상기 제1 및 제2 심볼을 MRC(Maximum Ratio Combining) 방식으로 검출하고, 상기 제3 및 제4 심볼을 STBC 방식으로 검출하는 수신기를 포함하는 다중 안테나 송수신 시스템을 제공한다. 본 발명에 따르면, ATSC 3.0 시스템에서 부트스트랩 신호를 송신할 때 STBC 기법을 이용하여 송신 다이버시티 이득을 높이고 수신기에서 MRC 기법을 이용하여 수신 다이버시티 이득을 얻음으로써, 결과적으로 ATSC 3.0 시스템에서 SER(Symbol Error Rate) 성능을 향상시키고 재난 상황의 열악한 환경에서도 신뢰성 있는 통신을 제공할 수 있다.
상세기술정보 1 기술명 기술요약
등록된 자료가 없습니다.
기술분류(대) 통신 기술분야 정보·통신
적용분야 재난 방송 지원
기술명

디지털 사이니지를 위한 재난 방송 지원 다중 안테나 송수신 시스템 및 그것을 이용한 신호 검출 방법
권리구분 출원인
특허 세종대 산학협력단
대표발명자
이름 소속학과
송형규 정보통신공학과
대표연구분야
디지털 통신 시스템, AI 기반 무인비행체, 메타버스 시스템
출원번호 등록번호
10-2020-0080793 10-2376762
출원일 등록일
2020-07-01 2022-03-16
특허원문
본 발명은 디지털 사이니지를 위한 재난 방송 지원 다중 안테나 송수신 시스템 및 그것을 이용한 신호 검출 방법에 관한 것이다. 본 발명에 따르면, 4개의 심볼로 구성된 부트스트랩 신호를 2개의 안테나를 통하여 4개의 타임슬롯 동안 전송하되, 제1 및 제2 타임슬롯 동안에는 제1 및 제2 안테나를 통해 제1 심볼과 제2 심볼을 동일하게 순차 전송하고, 제3 및 제4 타임슬롯 동안에는 제1 및 제2 안테나를 통해 제3 심볼과 제4 심볼을 STBC(Space-Time Block Code) 방식으로 송신하는 송신기, 및 상기 송신기에서 송신된 부트스트랩 신호를 두 개의 안테나를 통해 수신하고 부트스트랩 수신 신호로부터 제1 내지 제4 심볼을 검출하되, 상기 제1 및 제2 심볼을 MRC(Maximum Ratio Combining) 방식으로 검출하고, 상기 제3 및 제4 심볼을 STBC 방식으로 검출하는 수신기를 포함하는 다중 안테나 송수신 시스템을 제공한다. 본 발명에 따르면, ATSC 3.0 시스템에서 부트스트랩 신호를 송신할 때 STBC 기법을 이용하여 송신 다이버시티 이득을 높이고 수신기에서 MRC 기법을 이용하여 수신 다이버시티 이득을 얻음으로써, 결과적으로 ATSC 3.0 시스템에서 SER(Symbol Error Rate) 성능을 향상시키고 재난 상황의 열악한 환경에서도 신뢰성 있는 통신을 제공할 수 있다.
상세기술정보
기술명 기술요약
등록된 자료가 없습니다.
기술분야 적용분야
정보·통신 재난 방송 지원
