기술이전센터에서 보유하고 있는 지재권을 자세히 소개해드립니다
| 기술명 |
변형된 미러 패딩을 이용한 FMCW 레이다의 거리 정밀도 개선 |
 |
||
| 권리구분 | 특허 | |||
| 출원인 | 세종대 산학협력단 | |||
| 대표발명자 | 이름 | 소속학과 | 연구실 | |
| 이성주 | 정보통신공학과 |
|
||
| 대표연구분야 | - 통신용 모뎀 SoC 설계 - 영상처리 프로세서 설계 - IT융합 디지털신호처리용 프로세서 설계 - 통신 및 영상처리 알고리듬 - 인공지능 신경망프로세서 설계 - 레이다 및 라이다 신호처리 | |||
| 출원번호 | 10-2020-0112417 | 등록번호 | 10-2205308 | |
| 출원일 | 2020-09-03 | 등록일 | 2021-01-14 | |

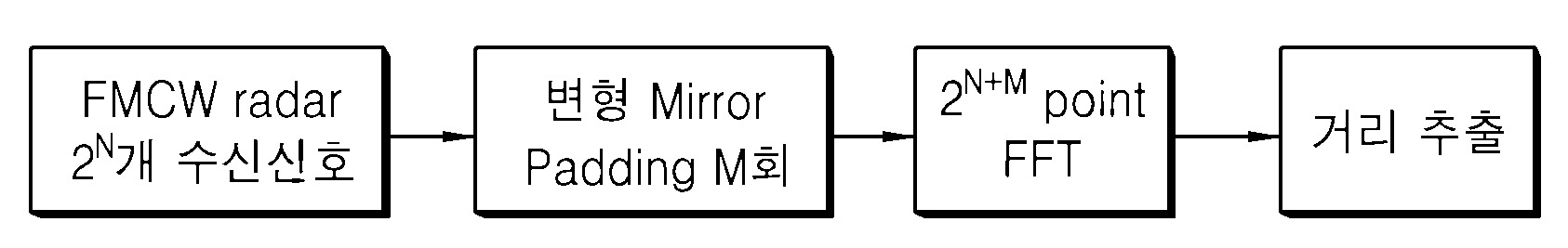

| 특허원문 | FMCW 레이다에서 거리 정보를 포함하고 있는 비트 주파수를 고속 푸리에 변환하는 과정에서 샘플링 된 비트 주파수의 마지막 극점 인덱스를 구하여 극점 인덱스에서 미러 패딩을 하여 샘플링 수를 증가시켜 주파수 정밀도를 개선하여 거리 정밀도를 향상한 발명 |
|
||
| 상세기술정보 3 | 기술명 | 기술요약 | ||
| 변형된 미러 패딩을 사용하여 FMCW 레이다의 거리 정밀도를 향상시키는 방법 | - FMCW 레이다의 비트 주파수를 고속푸리에 변환하는 과정에서 샘플링 된 비트 주파수의 마지막 극점 인덱스를 구하고 극점 인덱스에서 미러 패딩을 하여 샘플링 수를 증가시킴으로써 주파수 정밀도를 개선하여거리 정밀도를 향상시키는 방법에 관한 것임 - FMCW 레이다의 믹싱 신호(송수신 신호를 중첩)로부터 비트 주파수 추출을 통해 물체와의 거리 산출 시, 상기 믹싱 신호의 디지털 변환 샘플들의 극점을 구하여 마지막 극점을 선택하고, 상기 마지막 극점을 축으로 하여 상기 믹싱 신호의 디지털 변환 샘플들을 대칭하여 덧붙이는 방식으로 샘플 수를 확장한 후 비트 주파수를 추출하고, 상기 마지막 극점은, 상기 디지털 변환 샘플들의 마지막 3개 샘플들로부터 각 2개 샘플들의 기울기를 구하고 기울기가 변하는 구간으로 선택하는 특징을 한정하는 권리범위를 작성 |
|
||
| 관련동영상 | ||||
| 기술분류(대) | 정보 | 기술분야 | 정보·통신 | |
| 적용분야 | FMCW 레이더를 사용하는 지능형 운전자 보조 시스템(ADAS) 분야 | |||
| 기술명 | |
|---|---|
|
변형된 미러 패딩을 이용한 FMCW 레이다의 거리 정밀도 개선 |
|
| 권리구분 | 출원인 |
| 특허 | 세종대 산학협력단 |
| 대표발명자 | |
| 이름 | 소속학과 |
|
이성주
|
정보통신공학과 |
| 대표연구분야 | |
| - 통신용 모뎀 SoC 설계 - 영상처리 프로세서 설계 - IT융합 디지털신호처리용 프로세서 설계 - 통신 및 영상처리 알고리듬 - 인공지능 신경망프로세서 설계 - 레이다 및 라이다 신호처리 | |
| 출원번호 | 등록번호 |
| 10-2020-0112417 | 10-2205308 |
| 출원일 | 등록일 |
| 2020-09-03 | 2021-01-14 |
| 특허원문 | |
| FMCW 레이다에서 거리 정보를 포함하고 있는 비트 주파수를 고속 푸리에 변환하는 과정에서 샘플링 된 비트 주파수의 마지막 극점 인덱스를 구하여 극점 인덱스에서 미러 패딩을 하여 샘플링 수를 증가시켜 주파수 정밀도를 개선하여 거리 정밀도를 향상한 발명 | |
|
|
|
| 상세기술정보 | |
| 기술명 | 기술요약 |
| 변형된 미러 패딩을 사용하여 FMCW 레이다의 거리 정밀도를 향상시키는 방법 | - FMCW 레이다의 비트 주파수를 고속푸리에 변환하는 과정에서 샘플링 된 비트 주파수의 마지막 극점 인덱스를 구하고 극점 인덱스에서 미러 패딩을 하여 샘플링 수를 증가시킴으로써 주파수 정밀도를 개선하여거리 정밀도를 향상시키는 방법에 관한 것임 - FMCW 레이다의 믹싱 신호(송수신 신호를 중첩)로부터 비트 주파수 추출을 통해 물체와의 거리 산출 시, 상기 믹싱 신호의 디지털 변환 샘플들의 극점을 구하여 마지막 극점을 선택하고, 상기 마지막 극점을 축으로 하여 상기 믹싱 신호의 디지털 변환 샘플들을 대칭하여 덧붙이는 방식으로 샘플 수를 확장한 후 비트 주파수를 추출하고, 상기 마지막 극점은, 상기 디지털 변환 샘플들의 마지막 3개 샘플들로부터 각 2개 샘플들의 기울기를 구하고 기울기가 변하는 구간으로 선택하는 특징을 한정하는 권리범위를 작성 |
|
|
|
| 기술분야 | 적용분야 |
| 정보·통신 | FMCW 레이더를 사용하는 지능형 운전자 보조 시스템(ADAS) 분야 |
